شارژ گاز چیلر : شارژ گاز چیلر در محل

شارژ گاز چیلر یکی از کارهایی که هر چند مدت یک بار باید توسط متخصصین این حوزه انجام گیرد که در ادامه با مراحل شارژگاز چیلر آشنا خواهیم شد.

چیلر را می توان به وسیله فریون به صورت گاز یا مایع در نقاط مختلف شارژ گاز کرد ؛ راه ساده و عملی شارژ به وسیله فریون مایع می باشد که به روش های زیر انجام می گیرد.

اگر کل سیکل خالی باشد، باید آن را قبل شارژ گازکردن وکیوم چیلر و عاری از هر گونه رطوبت باشد.

زمانی که شارژ گاز باید انجام گیرد تمام اجزای سیستم که شامل پمپ اوپراتور و پمپ کندانسور و شیر برقی است باید روشن باشد به غیر کمپرسور که باید خاموش باشد.

به کمک یک شیلنگ شیر کپسول مبرد را به شیر شارژینگ وصل کرده و هوای داخل لوله را تخلیه کنید.به صورتی که شیر کپسول را باز کرده و مهره کله قندی شیر شارژینگ را باز می کنید

و بعد از خروج هوا دوباره آن را ببندید. حال باید درجه ترموستات را پایین بیاورید و کمپرسور را روشن کنید. خوب است که برای شارژ شیر سولونویید را برق دار کرده و شیر شارژ گاز را کمی باز کنید.

شارژ گاز چیلر از خط مایع

این روش زمانی انجام می شود که چیلر با پمپ وکیوم تخلیه شده و برای شارژ گاز آماده شود ، در این روش مقدار زیادی مبرد در مدت زمان کوتاه به داخل سیستم وارد می شود .

مراحل شارژ گاز به صورت زیر می باشد ؛

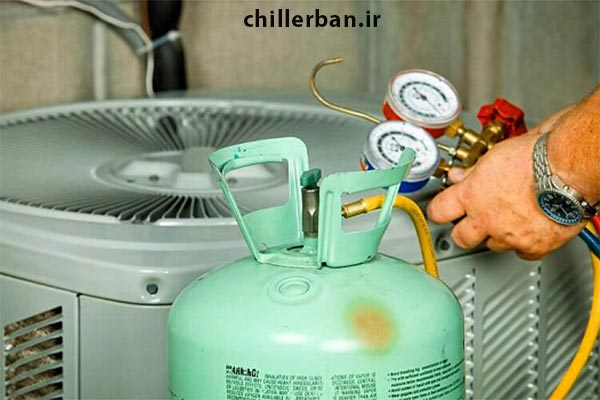

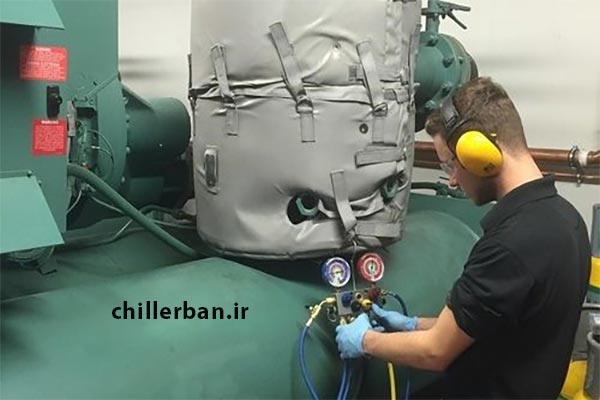

• برای شارژ گاز چیلر به گیج مانیفولد لازم داریم
• بعد از اینکه سیستم شیلنگ گیج مانیفولد آماده شد به جاهای مناسب وصل کنید.
• در این روش شارژ گاز از مدار مایع و راه شیر شارژ گاز صورت می گیرد.
• بعد از آن شیر روی کپسول گاز و شیر گیج مانیفولد را باز کنید و مهره شلنگ شارژ گاز را در جای مناسب اتصال به شیر شارژ گاز را شل کنید تا هوای داخل شلنگ تخلیه شود.
• بعد از اطمینان از خارج شدن هوا ، مهره شلنگ را به شیر شارژ گاز در مدار مایع سفت کرده و سیستم خنک کننده آماده شارژ گاز می باشد.
• اگر کپسولی که در آن گاز مبرد می باشد ،شیر های مایع و گاز نداشته باشد . در این صورت در حالیکه کپسول به حالت ایستاده قرار دارد.
• شیر روی آن وشیر شارژ گاز را در مدار مایع باز کرده و اجازه ورود گاز مبرد به سیستم چیلر را نخواهیم داد تا فشار داخل سیستم به 50 پوند بر اینچ مربع برسد.
• بعد کپسول مبرد را در حالت وارونه قرار داده تا همه ‌ی گاز درون آن به سیستم وارد شود.

کاربرد شارژ گاز چیلر

• شارژ گاز به وسیله آمپر کمپرسور و پربودن شیشه سایدگلاس بررسی می شود. شارژ گاز برای موارد زیر کاربردی است :
• شارژ گاز انواع چیلرهای آبی در خطوط منتاژ که در کارخانه راه اندازی می شوند.
• شارژ گاز انواع چیلرهای هوایی که در محب نصب لوله کشی و راه اندازی می شوند.
• شارژ گاز انواع چیلر های که ملزم به تغییرات اساسی بوده و یا به دلیل نشت و کمبود ماده مبرد لازم است که شارژ گاز شوند.

مراحل عملیات شارژ مبرد چیلر

روش اول : شارژ گاز از مدار مایع شارژ نخستی که مدار کاملا خالی است.

در این روش زمانی که دستگاه با پمپ وکیوم تخلیه شد و آماده شارژ شد قادر خواهیم بود مقدار زیادی مبرد را در مدت زمان کمی وارد سیستم کنیم. مراحل انجام عملیات به صورت زیر است :

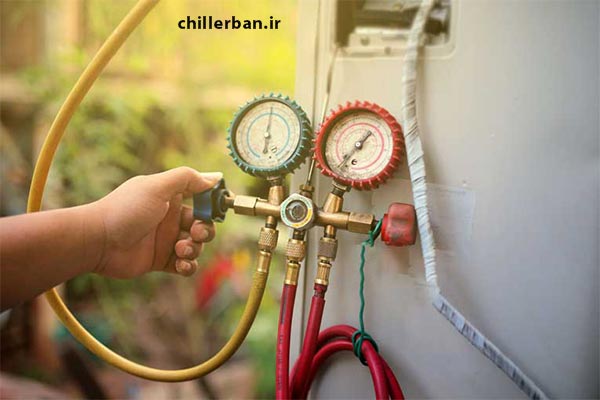

برای انجام شارژ گاز به گیج مانیفولد لازم است . پس از آماده کردن سیستم شلنگ های گیج مانیفولد را به محل مورد نظر متصل کنید.

در این جا شارژ از مدار مایع و به وسیله شیر شارژ گاز انجام خواهد شد (شیر شارژ گاز در چیلر بین سرویس والو و فیار درایو قرار می گیردو یا به صورت مستقیم روی فیلتر درابر نصب می شود.)

حال شیر روی کپسول گاز و شیر گیج مانیفولد را باز کنید و مهره شلنگ شارژ گاز را در محلی که به شیر شارژ گاز متصل است را اندکی شل کنید تا هوای داخل شلنگ خارج شود.

بعداز اطمینان از اینکه هوا تخلیه شد مهره شلنگ متصل به شیر شارژ گاز را در مدار مایع محکم کنید.

سیستم آماده شارژ گاز چیلر می باشد . اگر کپسول حاوی گاز مبرد بدون شیرهای مایع و گاز باشد(منظور کپسول هایی که دارای شیرهای مجزا شارژ گاز و شارژ مایع بوده شیر حالت گاز را بازکنید)

زمانیکه کپسول به صورت ایستاده قرار بگیرد شیر روی آن و شیر شارژ گاز در مدار مایع را بازکنید و اجازه دهید گاز به سیستم وارد شده و فشار درون سیستم به 50 پوند بر اینچ مربع برسد .

حال کپسول مبرد را به صورت برعکس قرار داده و تمامی گاز داخل آن را به سیستم شارژ گیرد.

مهمترین نکته ایی که باید حین شارژ گاز به آن توجه کرد این است که هنگام شارژ گاز به سیستم هاس چیلر آبی حتما داخل اوپراتور در حال گردش آب باشد تا از یخ زدگی جلوگیری شود.

بعد از ورود مبرد به سیستم به علت کاهش فشار ناگهانی به سرعت تبخیر شده و ایجاد برودت کند.

لذا زمانی که شارژ گاز به چیلرآبی باید پمپ های آب اوپراتور وکندانسور در حال کار باشد (در مورد چیلربا کندانسور هوایی پمپ اوپراتور و فن های کندانسور روشن شود.)

بعد از اینکه مقداری ماده مبرد به سیستم شارژ شد . فشار داخل دستگاه و کپسول مبرد یکسان شده و عمل شارژ گاز از کپسول به سیستم متوقف شود

در این حالت شیر برق مدار مایع به برق متصل شده و سرویس والو در حالت بسته قرار می گیرد و کمپرسور دستگاه را روشن کنید تا دستگاه پمپ داون شود (Pump Down) شود.

پس از انجام پمپ داون کمپرسور دستگاه را خاموش کرده و در این حالت به دلیل اینکه فشار داخلی کپسول از فشار سیستم بیشتر می باشد عمل شارژ گاز خود به خود صورت می گیرد.

زمانی که فشار درون کپسول با فشار سیستم یکسان شد عمل پمپ داون را مجداد تکرار کنید تا شارژ گاز سیستم تکمیل گردد.

بعد از اینکه دستگاه کامل شارژ شد شیر سرویس در مدار مایع را باز کرده و سیستم را روشن کنید اگر به وسیله شیشه رویت وضعیت گاز (سایت گلاس) در مدار مایع حباب مشاهده کردید عمل شارژ مجددا تکرار کرده و این کار را تازمانی ادامه دهید تااثری از هیچ حبابی نباشد.

در نهایت اجازه دهید دستگاه به مدت 30 دقیقه کار کرده و بعد از این مدت اگر هیچ حبابی در سایت گلاس دیده نشد شیر گاز و شیرهای گیج مانیفولد را ببندید

و به آرامی و با احتیاط شلنگ و کپسول را از دستگاه جدا کنید.(به این نکته دقت کنید که از بسته بودن شیر کپسول گاز قبل از جداکردن آن از شلنگ شارژ گاز مطمئن باشید.)

هنگام نشتی باید قبل از شارژ گاز حتما فیلتر درایر و روغن کمپرسور را عوض کرده و در صورت لزوم سیکل تبرید را بشوییم.

هنگام عملیات شارژ گاز ، رفته رفته فشار داخل گاز کپسول کم می شود . برای حفظ فشار کافی و سرعت بخشیدن به عمل شارژ گاز می توان کپسول مبرد را در آب با دمای 40 درجه سانتیگراد قرار دهیم تا تمام گاز محتوای آن به داخل سیستم تخلیه شود .

به هیچ وجه کپسول ماده مبرد را با شعله یا مشعل گاز دستی گرم نکنید.

باید دقت کنید که میزان شارژ گاز مبرد باید به کمک سوپر هیت اندازه گیری شده و تعیین شود.

در چیلر های تراکمی شارژ گاز باید در محدوده10-6 سانتی گراد باشد.

مبرد های سری 400 در دسته بندی zeotropic شناخته می شوند.و شامل مخلوطی از چند مبرد با فشار بخار های مختلف در دمای یکسان می باشند .

ترکیب این مبرد در حالت گازی متفاوت از ترکیب مبرد در حالت مایع می باشد .

زمانی که نشتی بوجود آید مبردها بایدتخلیه شوند و سپس شارژ گاز مجددا صورت گیرد.

افرادی که این عمل را انجام میدهند از شفافیت ساید گلاس در جهت میزان شارژ گاز استفاده می شود .

اما در این مبردها همیشه وجود حباب های کمی دیده می شود.به همین دلیل مراقب افزایش بیش از حد شارژ مبرد باشید.

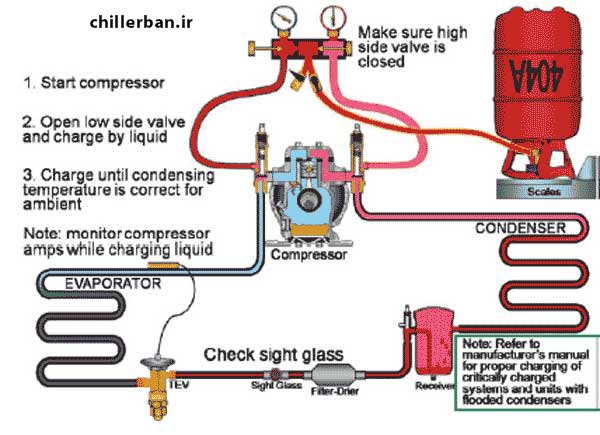

شارژ گاز چیلر به دستگاه هایی که در حالت کار بوده و به علت نشت گاز، کمبود ماده مبرد پیدا کرده اند در سیستم های کوچک سرد کننده به صورت زیر و از روش شیرمکش کمپرسور صورت میگیرد:

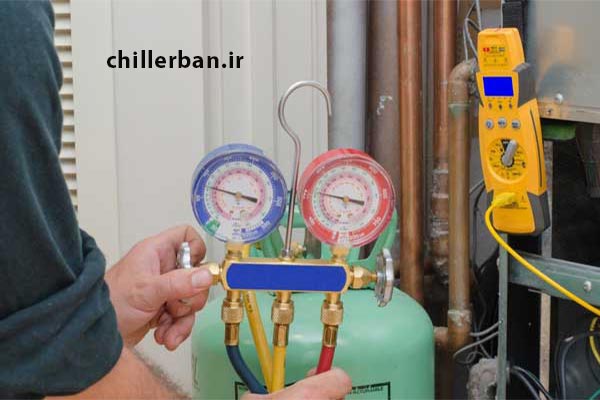

در این روش از گیج مانیفولد برای شارژ گاز استفاده خواهد شد . بعد از آماده کردن دستگاه کپسول حاوی ماده مبرد به صورت ایستاده قرار می گیرد و شلنگ گیج مانیفولد را به شیر مکش و کپسول مبرد وصل می کند و به شکل روش قبل شیلنگ ها را هواگیری می کند .

بعد از هواگیری شیلنگ سیتم برای شارژ گاز آماده می شود. شیر روی کپسول را باز کنید و با بازکردن شیر روی گیج مانیفولد که شیلنگ آن به شیر مکش کمپرسور وصل است (یک دور شیر مکش کمپرسو را بسته تا مجرای فرعی آن باز شود) اکنون کمپرسور دستگاه را روشن کرده تا گاز مبرد از سمت کپسول و اوپراتور همزمان درون کمپرسور دستگاه مکیده شود.

مدت زمان بعد از شروع گاز به علت کاهش فشار در کپسول مبرد بدنه آن سرد می شود و در نهایت جریان حرکت ماده مبرد به سیستم کندتر خواهد شد .

در این موقع کپسول را در یک ظرف آب گرم با دمای 40 درجه سانتیگراد قرار داده تا با سرعت بیشتری ماده مبرد به دستگاه وارد شود.

باوجود اینکه کمپرسور در حال کار است و سیستم شارژ گاز می شود بعد از مشاهده ساید گلاس به صورت مداوم میزان مبرد در دستگاه را کنترل کرده و بعد از اینکه دیگر حبابی در آن مشاهده نکردید عمل شارژ گاز را متوقف کرده و کمپرسور را خاموش کنید .

بعد از اینکه شیرهای روی کپسول گیج مانیفولد و شیر شارژ گاز در مدار مکش بستید شیر مکش کمپرسور را تا آخر باز کرده تا منافذ فرعی روی آن بسته شود.

در آخر کپسول و شیلنگ شارژ گاز چیلر را از سیستم جدا کرده و دستگاه را برای بهره برداری روشن کنید .

در عمل شارژ گاز باید این نکات را به خاطر داشته باشید که بیش از اندازه سیکل تبرید صورت نگیرد ؛ در غیر این صورت شاهد افزایش چشمگیر فشار کندانسور و آسیب به کمپرسور خواهیم بود.

اکنون باید این موضوع را متذکر شویم که عمل شارژ گاز چیلر کار آسانی نیست و نباید بدون داشتن تجربه دست به همچین کاری بزنیم زیرا ممکن است به دلیل سهل انگاری و نداشتن داشتن و تجربه کافی باعث بروز جبران ناپذیری شویم.
